Desvelando el misterio del mandrinado CNC: la clave de la precisión en la perforación

Cuando pensamos en la creación de agujeros en la fabricación, solemos centrarnos en el taladrado. Sin embargo, existe otro proceso crucial después del taladrado: transformar un agujero en bruto en uno que garantice funcionalidad y fiabilidad. Este proceso es el mandrinado CNC, complejo, a menudo subestimado, pero esencial en muchas industrias críticas.

¿Qué es el mandrinado CNC?

En términos sencillos, el mandrinado CNC es el proceso de utilizar una herramienta de corte de un solo punto controlada por computadora para dar un acabado preciso a un orificio existente. Estos orificios, a menudo denominados orificios "de desbaste" o "piloto", sirven como punto de partida para lograr un alto nivel de precisión y exactitud geométrica.

Perforación vs. mandrinado: dos conceptos completamente diferentes

  • PerforaciónLa perforación consiste en eliminar material para formar el orificio inicial. Sin embargo, este proceso presenta algunos desafíos, como la desviación de la herramienta, el desgaste y la vibración. Generalmente, se prioriza la velocidad, lo que suele limitar las tolerancias alcanzables.
  • AburridoPor otro lado, el mandrinado es un proceso de acabado que se centra en la perfección. Su objetivo es transformar el orificio en bruto en una pieza precisa, logrando tolerancias estrictas, un excelente acabado superficial y geometrías exactas. Si bien es más lento, ofrece mayor precisión, ya que utiliza una herramienta de un solo punto y una trayectoria controlada.

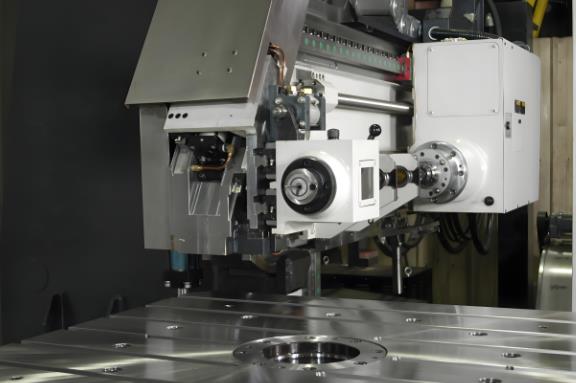

cnc Drilling.jpg

¿Por qué necesitamos un "agujero piloto"?

Antes de realizar el mecanizado CNC, es necesario perforar un orificio inicial. Este orificio preliminar se taladra previamente. Esto es fundamental, ya que el mecanizado CNC ajusta con precisión las dimensiones de estos orificios preexistentes a las especificaciones exactas, garantizando así una alta precisión.

Cómo el mandrinado CNC logra precisión

  • Requisitos de la máquinaEl mandrinado CNC requiere máquinas con alta rigidez, capacidad de amortiguación y estabilidad térmica. Las piezas fundidas de gran tamaño, las guías lineales y los sistemas de control de temperatura son fundamentales. La capacidad multieje (como el 4.º y el 5.º eje) es crucial para el mecanizado de orificios angulares complejos.
  • HerramientasLa precisión depende de la herramienta en sí. Las barras de mandrinar suelen estar fabricadas con materiales que amortiguan las vibraciones, como el carburo o metales pesados. Estas herramientas tienen una gran relación longitud-diámetro e incorporan tecnologías de amortiguación, como amortiguadores de masa sintonizados, para minimizar las vibraciones durante el proceso de corte.
  • Insertos de herramientasLa geometría de los insertos, como el filo de corte, el ángulo de ataque y el radio de la punta, influye en el proceso de corte. Los recubrimientos avanzados, como TiAlN, AlCrN o de diamante, mejoran la vida útil de la herramienta y el rendimiento de corte. La geometría del inserto afecta no solo a la remoción de material, sino también al acabado superficial y al control de virutas.
  • Mecanismos de ajuste finoPara lograr una precisión a nivel micrométrico, es necesario un ajuste fino, en el que intervienen tanto los sistemas mecánicos como los electrónicos. Estos sistemas ajustan el movimiento de la herramienta para alcanzar la precisión requerida.

CNC boring.jpg

La máquina CNC: coordinación perfecta

El mecanizado CNC va más allá de simplemente introducir datos en la máquina; se trata de coordinación. El "cerebro" de la máquina coordina trayectorias de herramienta complejas, superando la simple interpolación lineal. Las trayectorias oscilantes ayudan a suprimir las vibraciones, mientras que los ciclos de taladrado adaptativo por picoteo permiten perforar agujeros profundos con eficiencia. La máquina utiliza sistemas de retroalimentación en tiempo real, como sondas de contacto, escáneres láser y cámaras, para garantizar la medición y corrección continuas.

Ventajas del mandrinado CNC

  • Tolerancias estrictasEl mandrinado CNC puede lograr tolerancias tan ajustadas como IT5/IT6, medidas en micras. A diferencia del taladrado o el fresado estándar, puede proporcionar una alta concentricidad, cilindricidad y rectitud, superando a menudo lo que estos otros procesos pueden lograr.
  • Acabado superficial superiorLa rugosidad superficial (Ra) del mandrinado CNC es inferior a 0,4 micras (16 micropulgadas), lo cual es crucial para aplicaciones como superficies de sellado, ajustes de cojinetes y dinámica de fluidos.
  • Versatilidad geométricaEl mandrinado CNC puede procesar una amplia gama de formas de agujeros, incluyendo perfiles internos rectos, cónicos, escalonados e interrumpidos. Ya sea un agujero ciego o pasante, el mandrinado CNC destaca por su capacidad para mecanizar geometrías complejas.
  • Consistencia de masaLa principal ventaja del mandrinado CNC reside en su repetibilidad. Puede producir miles de piezas con una calidad idéntica, garantizando una precisión constante en la producción en masa.
  • Versatilidad de los materialesEl mandrinado CNC ofrece un rendimiento excepcional al trabajar con materiales difíciles de mecanizar, como Inconel, aleaciones de titanio o materiales compuestos. A diferencia del taladrado, que suele presentar dificultades con estos materiales, el mandrinado CNC proporciona resultados consistentes incluso con aleaciones de alta resistencia.

Aplicaciones prácticas en la industria

  • AeroespacialEl mandrinado CNC desempeña un papel fundamental en el mecanizado de cilindros de motor, ejes de turbina, ejes de tren de aterrizaje y carcasas de actuadores. Estas piezas suelen estar sometidas a cargas y temperaturas extremas, lo que exige dimensiones precisas para un rendimiento fiable.
  • Automoción y deportes de motorLos bloques de motor, las culatas, las carcasas de las cajas de cambios y los cuerpos de válvulas hidráulicas de precisión requieren mecanizado CNC. Este proceso garantiza que las piezas cumplan con los requisitos de rendimiento en condiciones de alta exigencia.
  • Dispositivos médicosLos dispositivos de fusión espinal de titanio, las prótesis articulares y los orificios para instrumentos quirúrgicos requieren mecanizado CNC debido a su capacidad para cumplir con los estándares de biocompatibilidad y lograr una producción sin defectos.
  • Hidráulica y neumáticaLos orificios del núcleo de las válvulas, las carcasas de las bombas y los tubos de los cilindros a menudo requieren mecanizado CNC para garantizar un sellado perfecto y un rendimiento óptimo bajo presión.
  • EnergíaEl mandrinado de precisión en componentes de turbinas, cuerpos de válvulas de petróleo y gas, y aplicaciones nucleares garantiza que las piezas puedan soportar entornos operativos adversos.

¿Cuándo se justifica el mandrinado CNC?

Si bien el mandrinado CNC ofrece alta precisión, tiene un costo. Es más lento que el taladrado y cada operación es más cara. Sin embargo, resulta invaluable cuando se requieren piezas de extrema precisión. Si el mandrinado es fundamental para el ajuste, la función, el sellado o la seguridad de la pieza, el mandrinado CNC probablemente sea la mejor opción. Si el orificio es simplemente pasante, el taladrado suele ser suficiente.

  • Costo vs. ValorEl mecanizado CNC justifica su coste cuando la exigencia de precisión supera el precio. Produce de forma consistente piezas con tolerancias ajustadas, superficies perfectas y geometrías complejas, lo que lo hace indispensable en ciertas aplicaciones.

El arte de lo perfectamente aburrido

El mecanizado CNC va más allá de simplemente hacer un agujero; se trata de perfeccionarlo. Transforma un agujero tosco en una pieza precisa y funcional que cumple con estrictos estándares de calidad y rendimiento. Ya sea en los sectores aeroespacial, automotriz, médico o energético, el mecanizado CNC contribuye de forma silenciosa pero crucial al rendimiento, la fiabilidad y la seguridad de componentes críticos.
